カプセル外観検査機 CESシリーズ

カプセル用製剤機械

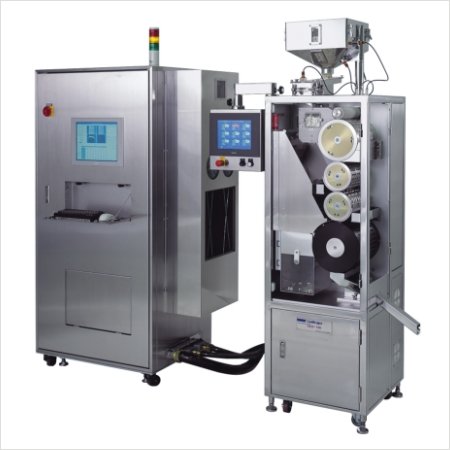

カプセル外観検査機

CES-50/100/150

方向規制して間欠搬送中にカプセルを自転させ、カメラで直接撮像することでカプセルの外観を検査します。

カプセル外観検査機 CESシリーズ

製品特徴

小型でカプセル充填機に直結できます。

設置面積がコンパクトなため、専用充填室内への充填機へ直結でき、検出した不良率により充填機のコントロールが可能です。

高速で高精度な検査処理を行います。

多列ロータリー型方向規制を採用していますので、毎時155,000カプセルの処理能力でカプセルを方向規制及び停止回転して検査し、死角のない高い検査精度を得ます。

無人・長時間運転が可能です。

充填機やシール機で実績のあるカプセル方向規制・搬送メカニズムにより、ゆるやかなカプセル供給と安定した検査精度を得ますので無人運転が可能です。

製品仕様

主な仕様は下記の通りです。

左右にスワイプして
ご覧ください。

Scroll
型式 CES-50 CES-100 CES-150
処理能力 50,000カプセル/時間 100,000カプセル/時間
0号
100,000カプセル/時間
1~5号
150,000カプセル/時間
適応
カプセル
サイズ
種類 ハードカプセル
寸法 サイズ0号~5号
付帯設備 電源 3相 AC200V±10% 30A(11.0KVA) 50/60㎐
圧空 0.5MPa 0.7㎥/min
真空 -8KPa 2.0㎥/min -8KPa 4.0㎥/min -8KPa 6.0㎥/min
設置環境 温度 18~28℃
湿度 45~65%RH(結露なきこと)
外形寸法 本体 幅580㎜×奥行650㎜×高さ2,168㎜(ホッパー含む)
制御盤 幅900㎜×奥行700㎜×高さ1,910㎜
質量 本体 約600㎏
制御盤 約550㎏
騒音 85dB(A)以下
検査方式 外観検査:カラーラインセンサカメラ1~3台
※カメラ台数は処理能力に応じて異なります。
検査項目 異物,汚れ,破れ,割れ,ささくれ,穴あき,つぶれ,顆粒噛み,ヒビ,へこみ,ダブルキャップ,中折れ,さや外れ(アンジョイントカプセル),異種,無印刷,印字切れ,長さ不良などが検出可能
検査精度 黒色異物:80㎛以上
※カプセルの色合いにより検出精度が異なりますので詳細は別途協議とします
(不良サンプルはご提示願います)
照明 LED照明
